Control Remoto Infrarrojo - IR

Con el advenimiento de las tecnologías basadas en Radio Frecuencia, el control infrarrojo quedo un poco fuera de moda. Muchas veces realizar proyectos con embebidos de Radio Frecuencia, transmisores y receptores custom o módulos de bluetooth, suelen ser caros y a veces estos módulos son complicados de conseguir. Claramente la limitación principal de un sistema de control remoto basado en infrarrojo es que los participantes de la comunicación deben tener contacto “visual”. Muchas veces a la hora de realizar un prototipo esto no es una limitación.

La ventajas, varias, simple de implementar, el transmisor puede ser un control remoto estándar y los componentes son muy baratos.

Por ejemplo, la línea de receptores infrarrojos de Vishay (una de las marcas mas usadas) ofrecen receptores con filtros pasa-bajos que minimizan la influencia de interferencias externas. En la mayoría de las normas de control remoto infrarrojo (Phillips, Sony, etc) utilizan una modulación tipo ASK, donde el estado activo es en realidad un conjunto de pulsos que el receptor presenta como un único pulso de valor logico activo (ver esta enlace para mas detalles aqui.

Mi sugerencia es no descartar la idea de realizar la idea con control infrarrojo aunque parezca demodé.

Algunos links interesantes

Para arduino, este sketch permite graficar el tren de pulsos que viene de un control remoto, es decir es mas bien un analizador de señal y para de ahí en mas seguir trabajando.

Otro proyecto bastante completo que sirve como receptor de comandos desde un control remoto Phillips norma RC5. El projecto esta aquí y se puede bajar el sketch.

Finalmente un proyecto de varios leds controlador por infrarrojo aqui.

Se me occurre que puede ser interesante extender la idea de los leds inteligentes, por ejemplo con receptores infrarrojos.

Tuesday, November 18, 2008

Hardware Abierto - Open Hardware

cnologías de fabricación de modelos es una de las cosas mas interesantes en la realización de prototipos. Sin embargo, agregar a estos objetos la capacidad de conectarse en red e interactuar abre un nuevo mundo de posibilidades.
El editor de la MAKE: Magazine definió algunos de los aspectos mas importantes del "Hardware Hacking" o como modificar hardware de manera programática y utilizando hardware opensource (abierto y de uso libre).



VIA: REPLICATOR

Wednesday, November 12, 2008

Soldar SMD

Los componentes SMD por sus siglas en ingles de componentes de montaje superficial son ideales por su bajo perfil, es decir son pequeños. Hasta hace no mucho tiempo la mayoría de los prototipos se realizaban con circuitos impresos PCB con agujeros pasantes. En los últimos años esto cambio y la tendencia es usar SMD para los prototipos (esto estaba casi exclusivamente reservado a la industria).

Componente de agujero pasante

Una de las ventajas de usar componentes SMD es no hace falta fabricar un circuito impreso con agujeros pasantes. Sin embargo a la hora de soldar los componentes la técnica es un poco más complicada que en los componentes de agujeros pasantes.
La gente de CoriousInventors realizo un tutorial en video de como soldar componentes SMD.

Tuesday, November 11, 2008

DALI y DMX-512

De sus iníciales en ingles Digital Addressable Lighting Interface (DALI) es un protocolo de control de iluminación Mediante DALI se pueden controlar balastos y dimmers entre otros dispositivos. DALI se propuso como sucesor de sistema de control de iluminación conocido como 1-10v (que aun sigue en uso) y a su vez como competidor de un sistema llamado DSI.
Una de las ventajas de DALI es que es un estándar abierto y no tiene dueño, es decir cualquier persona puede desarrollar sus propios equipos DALI. ¿Es DALI un reemplazo de DMX-512? No, existen algunas diferencias importantes que hacen pensar que no es un reemplazo.
Si se busca una respuesta rápida de en una instalación de luces (por ejemplo, el caso de la campera con Capri) DALI no puede lograr la dinámica de DMX-512. En el caso de una instalación DMX-512 con 500 dispositivos cada dispositivo recibiría la actualización de su estado cada 23ms. Para el caso de DALI con una comunicación que funciona a 1200 bps la actualización en una instalación de 63 dispositivos llegara cada 1s (16ms x dispositivo). Sin embargo, una de las ventajas que podemos encontrar en DALI es que por su baja velocidad de comunicación es fácil de implementar con cualquier microprocesador pequeño.
Si nos referimos a productos terminados, OSRAM desarrollo toda una serie de productos DALI muy interesantes, uno de ellos permite contralar hasta 64 canales RGB distintos en un rango de potencias amplias. Todo esto por medio de PC, controles remotos, botones y dimmers.
Como conclusión, si hablamos de instalaciones interactivas, por ahora DMX-512 sigue siendo lo más conveniente.

OSRAM DALI Color System




Estandar de DALI:

NEMA 243-2004 Part 1 (Draft)
NEMA 243-2004 Part 2 (Draft)

Sunday, November 09, 2008

Mesa Interactiva

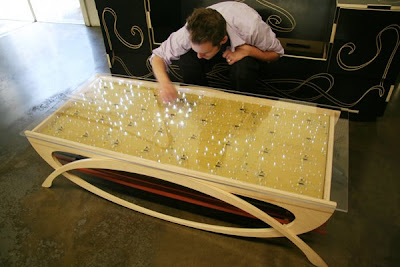

Design-build studio Becausewecan desarrollo una mesa interactiva. Esta mesa consta de 640 LEDs que se encuentran debajo del vidrio. La interactividad está basada en 32 sensores de proximidad infrarrojos que permiten seguir (mediante los LEDs) el movimiento de un objeto que se mueve en la superficie.





Link: becausewecan

Monday, August 25, 2008

Radiohead "Nude" remix


Big Ideas (don't get any) from James Houston on Vimeo.

Como parte de un concurso de remixes para el tema "Nude" del ultimo disco de Radiohead, James Huston, realizo este remix utilizando old-school hardware.
